STUD ÇİVİSİ NEDİR

Stud Çivisi – Kayma Kaması

Stud Çivisi Kayma kaması ; kompozit döşemeyi çelik profile bağlamak için kullanılan ve kesme kuvveti aktaran bir araçtır.

*Sistem yükleri altında beton,trapez ve çelik konstruksiyonun beraber çalışabilmesi stud çivisi adı verilen saplama özel alaşımlı kaynak parçaları ile yapılır.
*Stud çivisi montajı yapılacak çelik profillerin *Korozyondan korunma amacıyla stud üzerinde minumum 30 mm lik bir beton tabakası olması gerekmektedir.
*Stud Çivisi Kaynaklandıktan sonra 5 mm kısalır. Stud çivilerinin kalın olması kaynaklanacak stud çivisi miktarını azaltır.

STUD ÇİVİSİ ÖZELLİKLERİ

Mekanik özellikleri

Akma dayanımı:(Rel) ≥ 350 N/mm2
çekme Dayanımı: Rm) ≥ 450 N/mm2
Kopma uzaması:(A5) ≥ 15%

Kimyasal element özellikleri

Karbon (C) 0.14 %
Silikon (Si) 0.10 %
Mangan (Mn) 0.30-0.60 %
Fosfor (P) 0.035 %
Kükürt (S) 0.035 %
Aluminyum (Al) 0.035 %

FİYAT LİSTESİ

Stud çivilerin fiyat değişim tarihi 24.03.2020

Ölçüleri	Kalınlıkları	Uzunlukları	Ağırlıkları	Adet fiyatı
19x75	19MM	75mm	0,210	3.25 TL/ad
19x100	19MM	100mm	0,270	4.10 TL/ad
19x125	19MM	125mm	0,330	5.35 TL/ad
19x150	19MM	150mm	0,380	6.10 TL/ad
19x175	19MM	175mm	0,472	7,30 TL/ad
19x200	19MM	200mm	0,540	8,37 TL/ad
19x250	19MM	250mm	0,675	10,46 TL/ad
22x75	22MM	75mm	0,280	4.80 TL/ad
22x100	22MM	100mm	0,350	5,55 TL/ad
22x125	22MM	125mm	0,430	6.80 TL/ad
22x150	22MM	150mm	0,500	7,75 TL/ad

Stud çivisi fiyatları + kdv. Fiyatlarımız gösterge fiyatlardır lütfen teyit ediniz.

STUD ÇİVİSİ PORSELEN YÜZÜKLERİ

Stud çivi porselen yüzükleri standardı TS EN ISO 13918

Stud çivisi ark kaynağı yüzükleri kimyasal birleşimi; 2MgO-2Al2O3-5SiO2
Maksimum dayanma sıcaklığı 1800 derece
Renkleri beyaz ve açık sarı
Kuru presleme yöntemi ile üretilir.
19 ve 22 mm çiviler ile birlikte takım halinde kullanılır.
Seramik porselen yüksük, galvanizli beton altı trapez sac üzerine uygulama yapıldığında 8 tırnaklıdır. Diğer metal yüzeylerde 20 tırnaklıdı

STUD ÇİVİSİ NASIL ÜRETİLİR

Stud çivileri st37-3 S235J2G3 + C450 metallerden üretilmektedir.

Kangal rulo şeklindeki 19 mm demirin tavlama fırınları ile ısıtılıp havasız kabinlerde malzemenin istenen tane boyutlarına getirmek için soğutulur. Soğutma sürelerine göre malzeme iç yapısı yani tane boyutu değişir. Bu soğutma işlemi sonrası çivilerin kaynak yapılabirliği ve kaynak sonrası eğilme bükülme özellikleri kazanması sağlanır.
Tavlamada özellikleri değiştirilmiş metal malzemeler yatay eksantrik preslerinde kafa kısımları başlık olarak ezilerek genişletilir ve markalanır.
Presten çıkan stud çivileri kaynak yapılacak uç kısımlarına 4 mm delik delinir bu deliklere pres veya baskı yöntemi ile 5 mm alüminyum tel preslenir. Üretimi bitmiş stud çivileri kaynak yapılmaya hazır hale gelir.

STUD ÇİVİSİ NASIL KAYNAK YAPILIR

Stud çakma makinesi ile stud çivileri kaynağı yapılır.

Stud çivisi kaynak ugulaması yapılmadan önce tabanca ayarı için çiviyi tabancanın ucundaki proselen yüzükten 5 m uzunlukta çıkıntı bırakılır.
Standart 19 mm stud çivisini kaynak yapmak için kaynak makinesi ayarlarından 1600 AMPER seçilir. Kaynak yapma süresi 0,70 ile 1,50 saniye arasında ayarlanır.
Kaynak uygulama yapıldıktan sonra çekiç ile vurarak 45 derece eğilir bu eğilme sırasında kaynaktan kopma veya kırılma olmaması gerekir.

STUD ÇİVİSİ GÖRSELLERİ

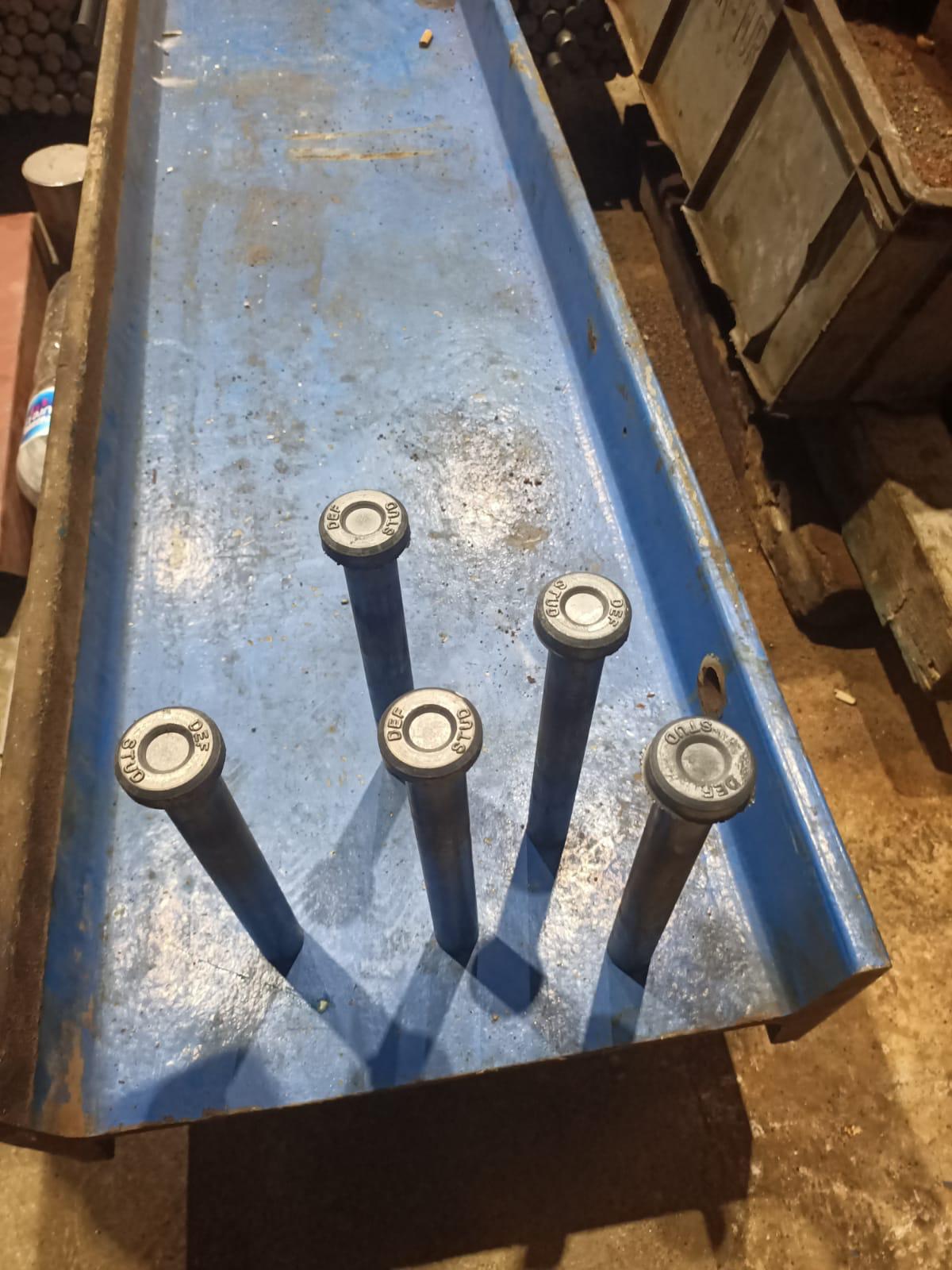

DEF STUD ÇİVİ

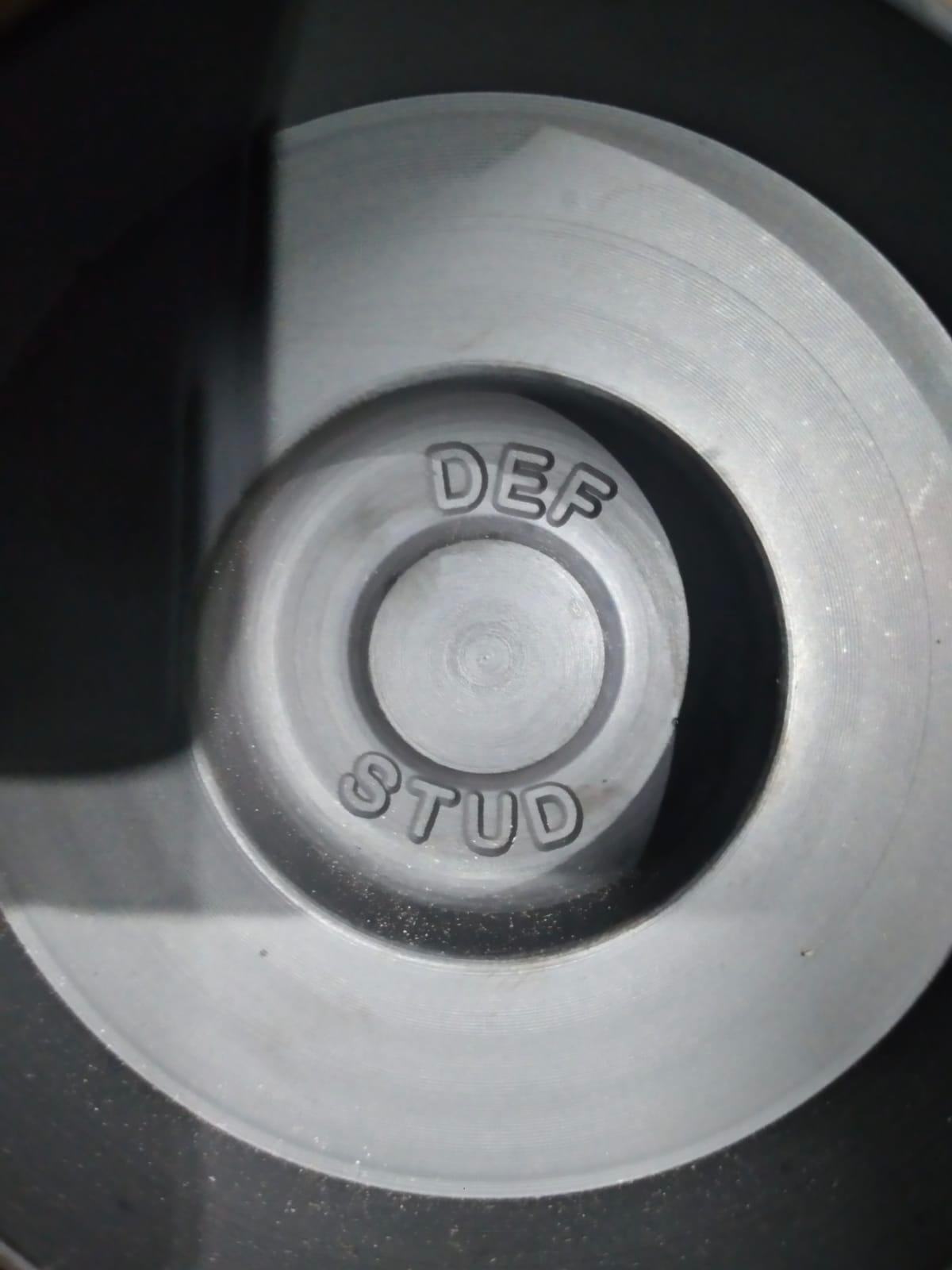

DEF STUD ÇİVi

DEF STUD ÇiVi
