Trapez sac

Trapez saclar, galvaniz sac veya alüminyumdan, coil coating boyalı veya boyasız olarak, değişik kalınlık ve formlarda üretilmektedir.

Isı yalıtımsız tek kat veya iki trapez arasına ısı yalıtımı serilen çok tabakalı çatı ve duvar uygulamalarında kullanılır.

Üzerine buhar kesici ve rijit isi yalıtım tabakası (yüksek yoğunlukta taş yünü, EPS, XPS, v.b.) serilip, su izolasyonu için membran He kapatılarak çok tabakalı teras çatıların taşıyıcı alt yüzü olarak da uygulamaları yapılır. Kolay taşınabilir, montajı pratiktir.

Günümüz yapı teknolojilerinde en sık rastlanan özellik ideal farklı yapı malzemelerinin bir arada kullanılabilmesidir. Kompozit yapının en önemli özelliği beton ile çeliğin beraber kullanılmasıdır.

Dünyadaki çelik + beton kompozit yapılarda yüksek gerilme ve esneklik özelliğine sahip çelik ile, yüksek basınç mukavemeti ve korozyon direncine sahip betonun çeşitli kombinasyonları kullanılmakta ve uygulanmaktadır.

Kompozit yapı yöntemi ile çelik ve betonun pozitif özelliklerini herhangi bir engel kalmadan birleştirmek mümkündür. Meydana gelen kompozit yapılarda çelik taşıyıcılar gerilim gücünü, beton ise basınç gücünü taşımakta buna ilaveten çelik iskeletin betonla birleşmesi sonucunda çelik ile beton bir bütün olarak taşıyıcı güce sahip olup tamamıyla beraber hareket eden bir bütün haline gelmekte ve yangına karşı da büyük bir koruma sağlamaktadır.

Kompozit döşeme,beton altı trapez sacı, yüksek hadve ve gelişmiş kesit özellikleriyle , beton ve çelik arasında mükemmel kompozit bütünlük sağlar. Çelik bina maliyetlerini ciddi ölçüde düşürür , yüksek yapısal verim sağlar.

DEF deck beton altı döşeme trapez sacı aşık arasındaki taşıma hesabı listesi.

Galvaniz beton altı trapez sacı metre kare ağırlık taşıma tablosu açıklıklara göre aşağıdaki listededir.

Betonarme kesit hesabında dış yüklerinden meydana gelen iç kuvvetler, kesit boyutları kullanılan beton kalitesi, çelik beton altı trapez sac kalınlıkları ve çelik malzemelerin özellikleri kullanılır.

DEF DECK 70/915 Beton
Döşeme
Kalınlığı		 Beton
Hacmi
m3/m2
Galvanizli beton altı DEFdeck trapez sac taşıma tablosu Kg/m2
DEF deck 0.90 mm Açıklık / metre DEF deck 1.00 mm Açıklık / metre DEF deck 1.20 mm Açıklık / metre
1.5 mt 2.0 mt 2.5 mt 2.0 mt 2.5 mt 3.0 mt 2.0 mt 3.0 mt 3.5 mt
BETON ALTI TRAPEZ SAC TEK AÇIKLIK 120 0.084 1758 901 504 1045 596 352 1338 483 301
130 0.094 1734 877 480 1021 572 328 1314 459 277
140 0.104 1710 853 456 997 548 304 1290 435 253
150 0.114 1686 829 432 973 524 280 1266 411 229
175 0.139 1626 769 372 913 464 220 1206 351 169
200 0.164 1566 709 312 853 404 160 1146 291 109
BETON ALTI TRAPEZ SAC ÇOKLU AÇIKLIK 120 0.084 2493 1314 768 1512 895 560 1916 739 490
130 0.094 2469 1290 744 1488 871 536 1892 715 466
140 0.104 2445 1266 720 1464 847 512 1868 691 442
150 0.114 2421 1242 696 1440 823 488 1844 667 418
175 0.139 2361 1182 636 1380 763 428 1784 607 358
200 0.164 2301 1122 576 1320 703 368 1724 547 298
BETON ALTI TRAPEZ SAC DESTEKLİ AÇIKLIK 120 0.084 2003 1038 592 1200 696 422 1531 568 364
130 0.094 1979 1014 568 1176 672 398 1507 544 340
140 0.104 1955 990 544 1152 648 374 1483 520 316
150 0.114 1931 966 520 1128 624 350 1459 496 292
175 0.139 1871 906 460 1068 564 290 1399 436 232
200 0.164 1811 846 400 1008 504 230 1339 376 172

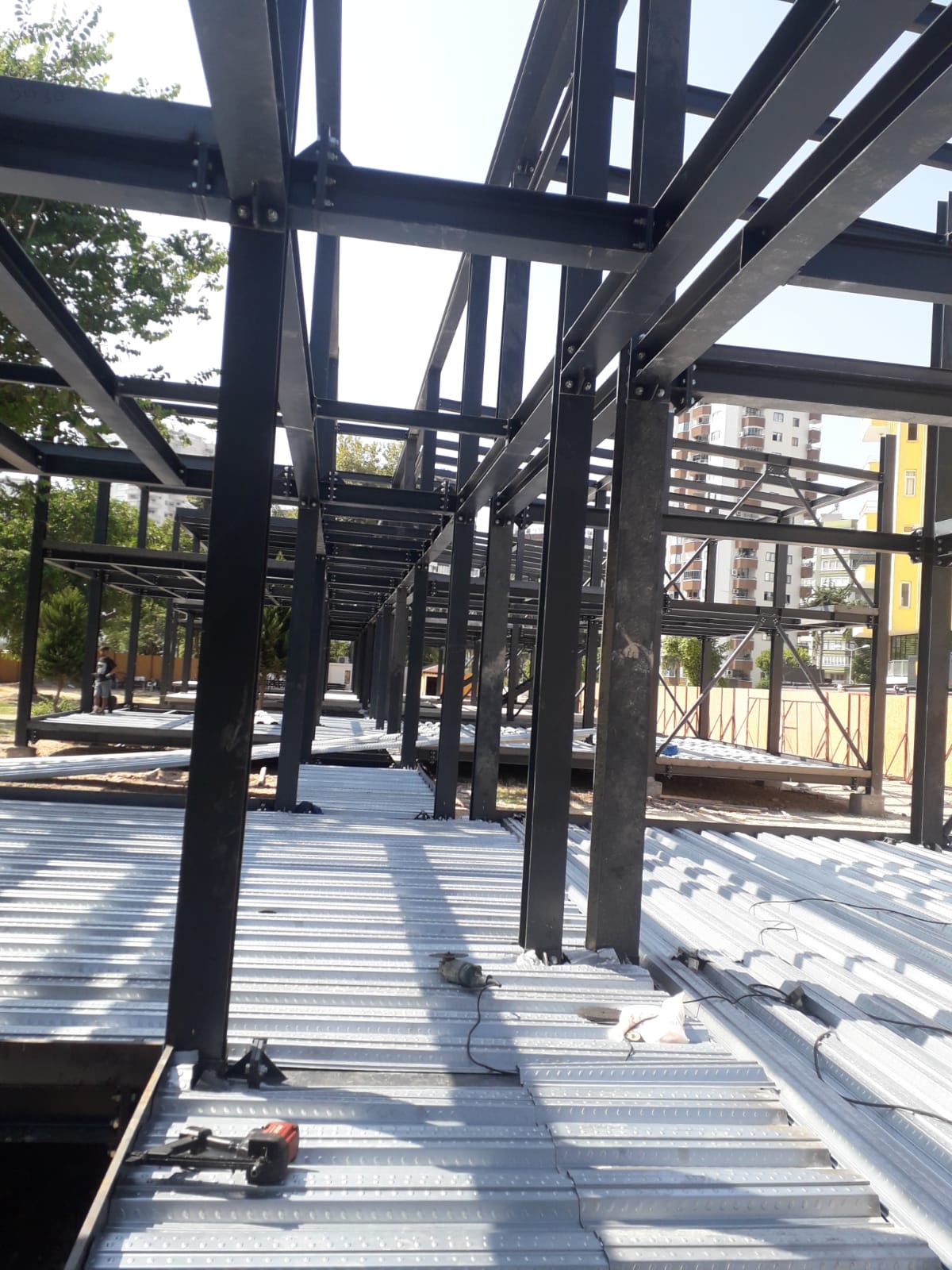

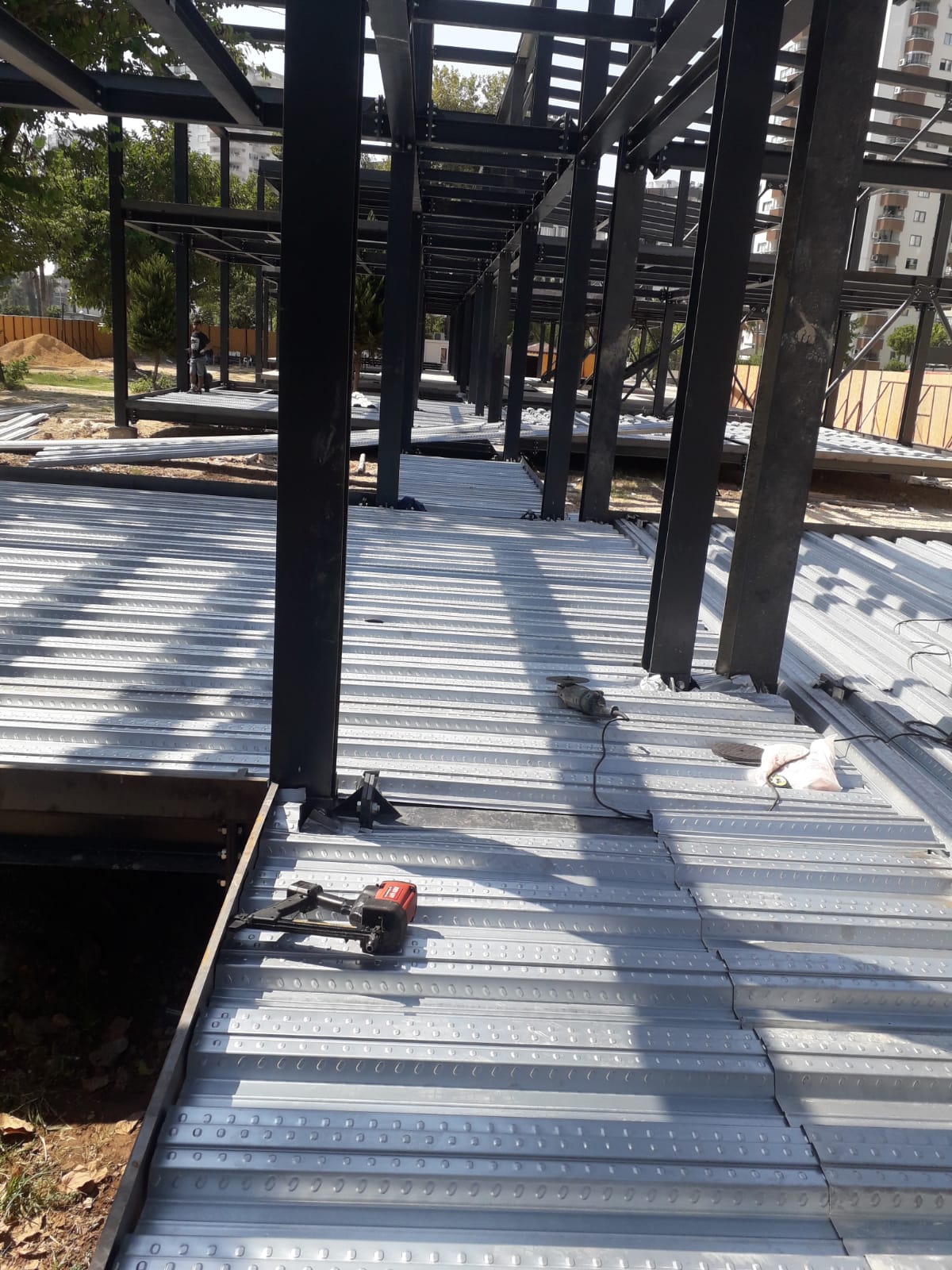

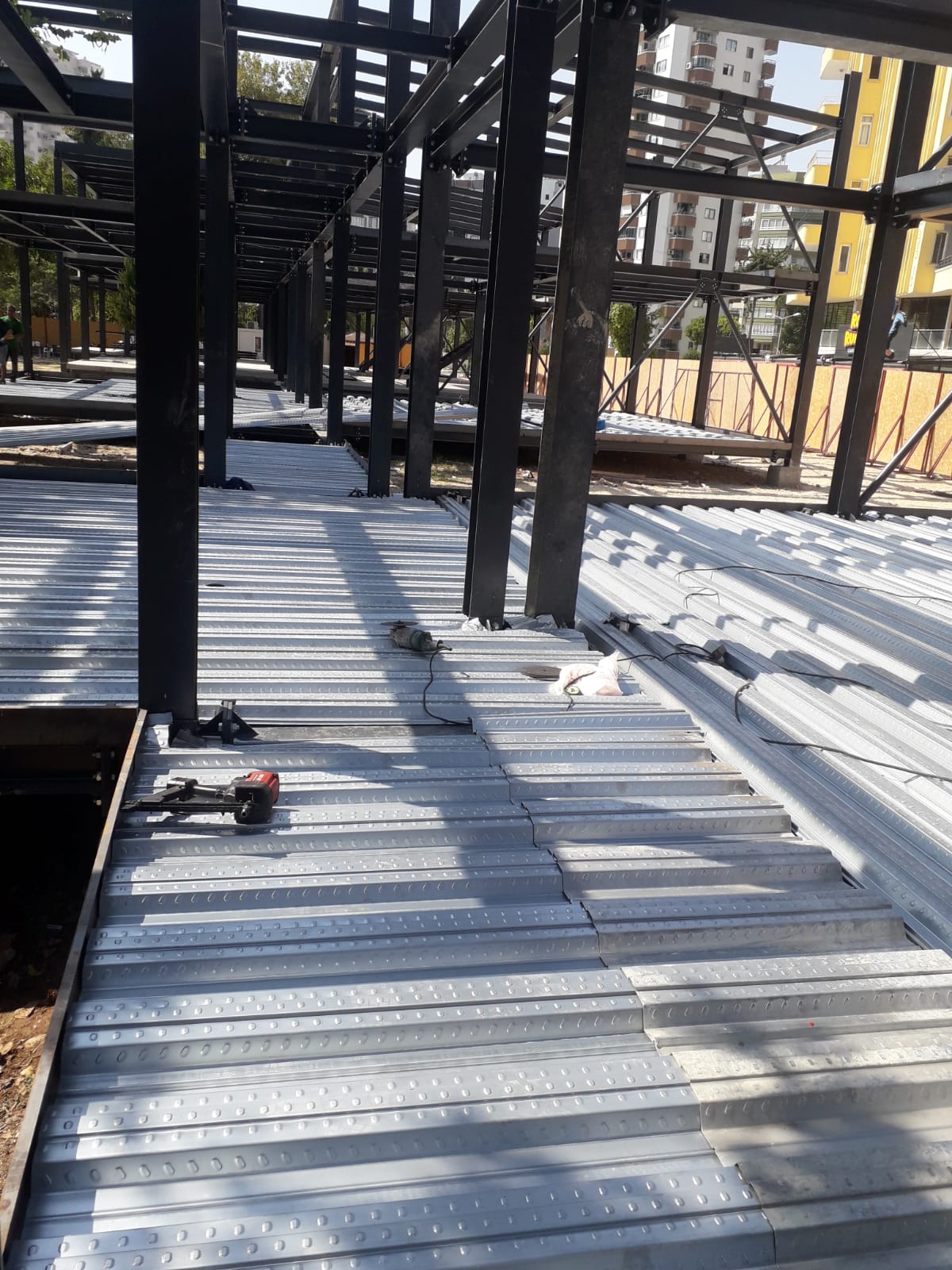

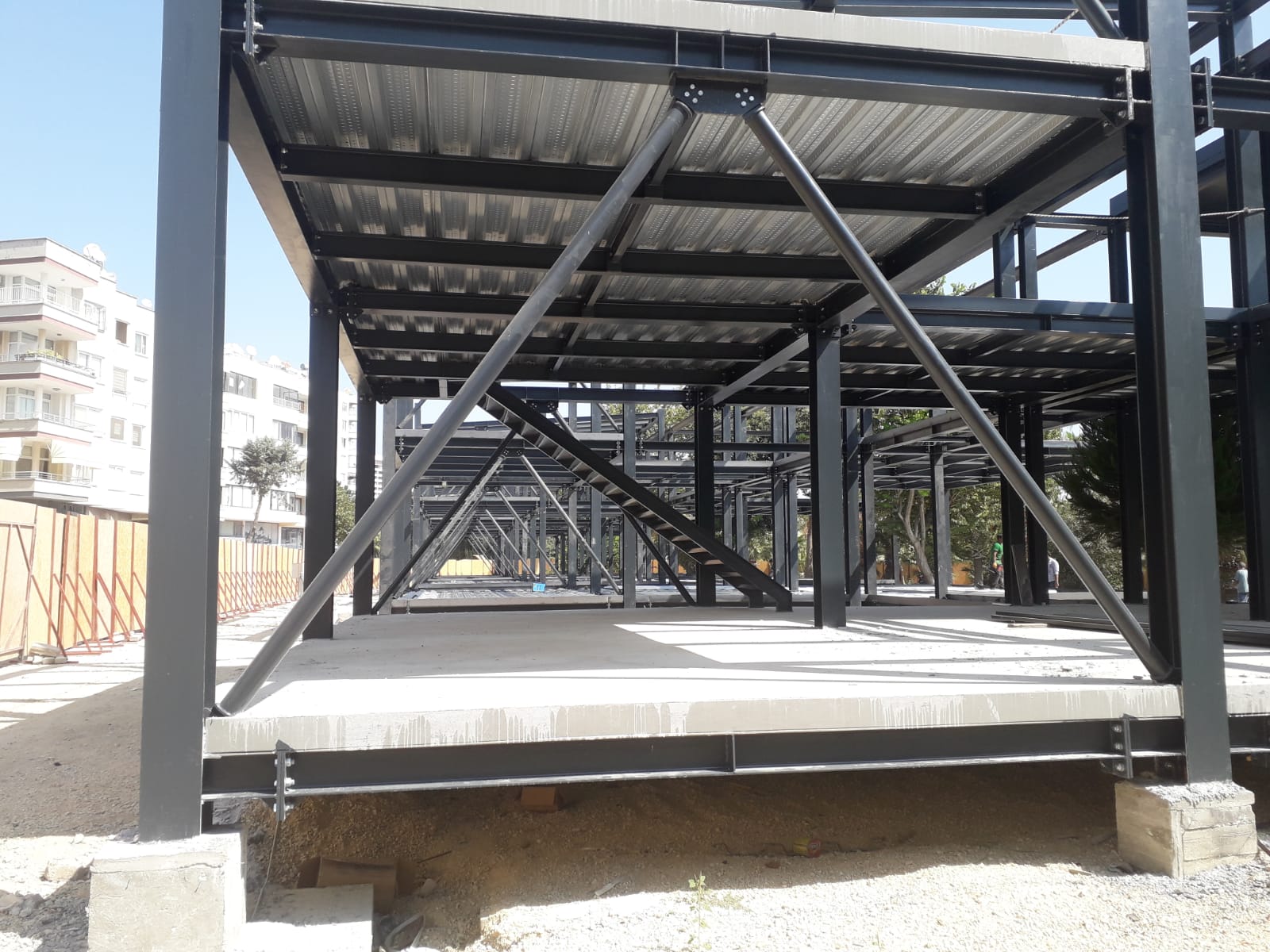

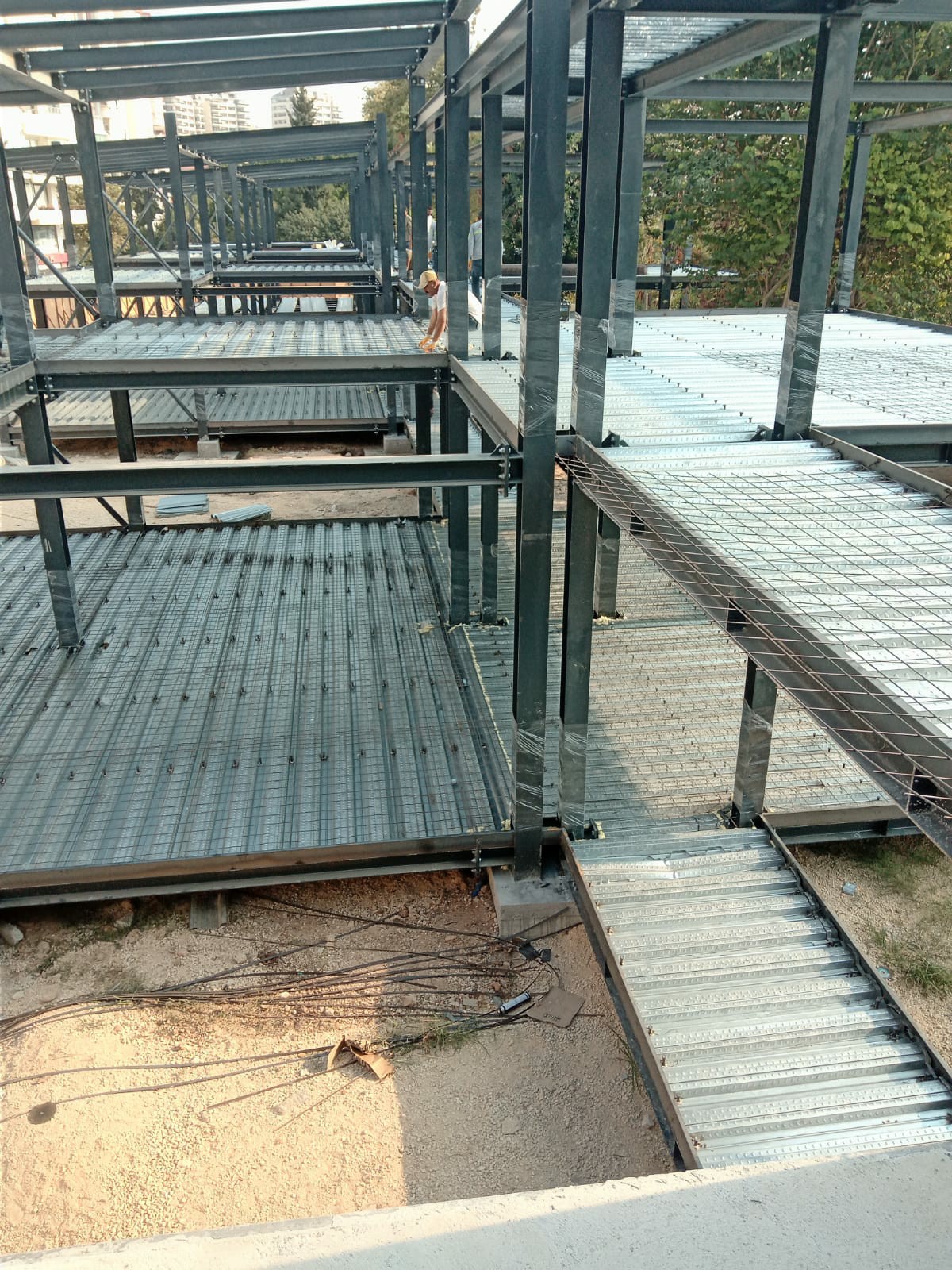

Lme Floor Deck, Beton altı trapez sac ara kat, teras ve çok katlı sitemlerin uygulaması yapılır. Beton trapezi profilleri 50/980 ve 70/915, Galvaniz beton altı trapezi sac üzerine stud çivisi kaynağı yapılır. Beton altı kompozit döşeme trapez sac ile ilgili üretim tarihleri için lütfen arayınız.

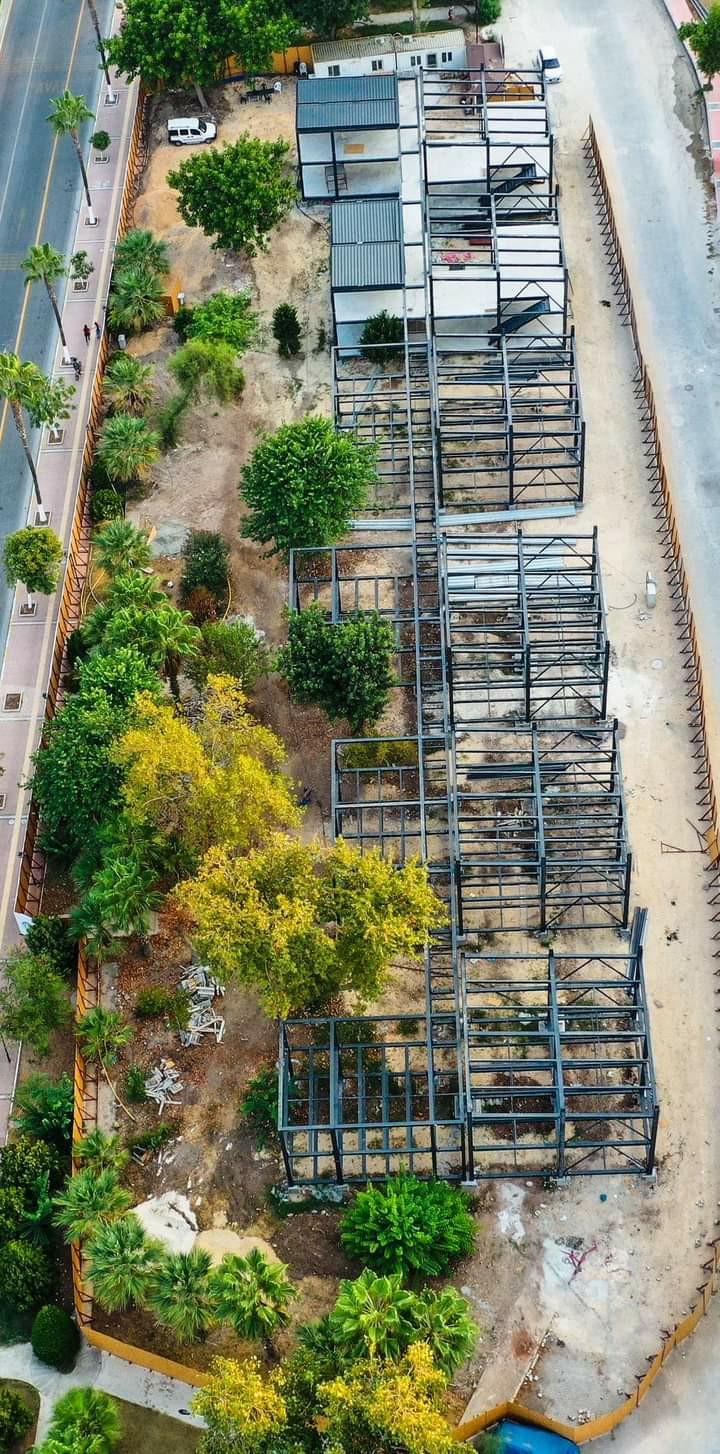

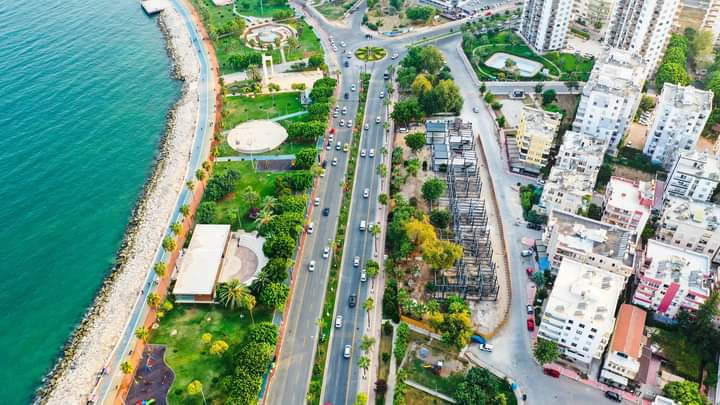

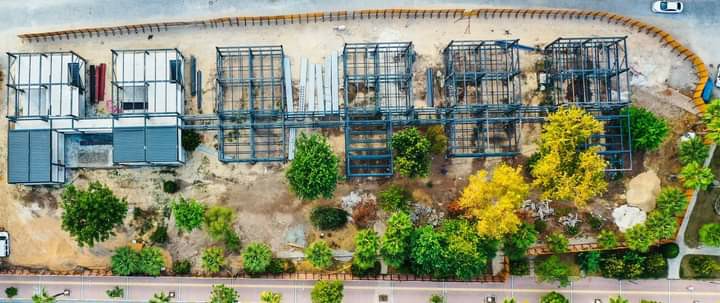

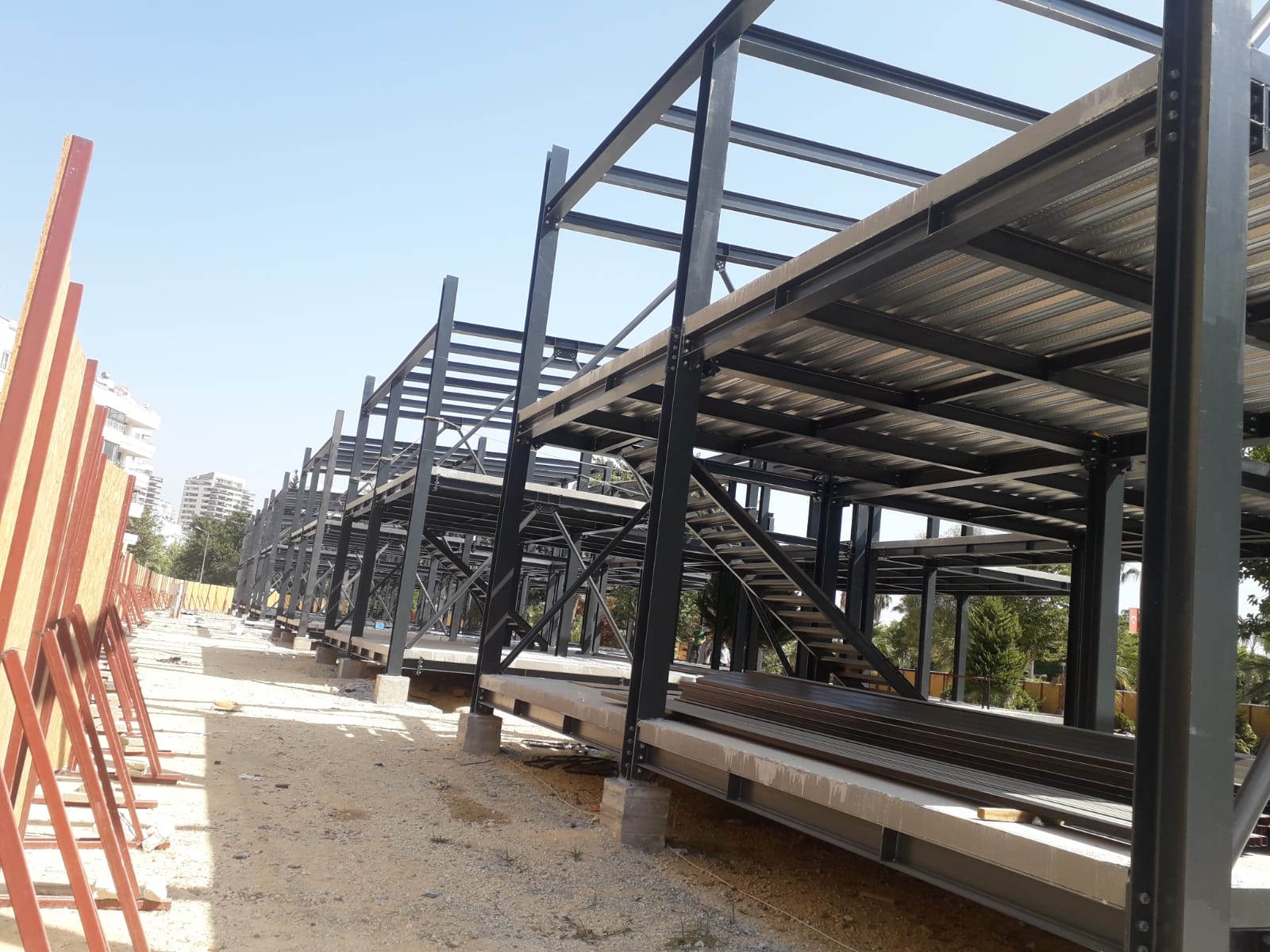

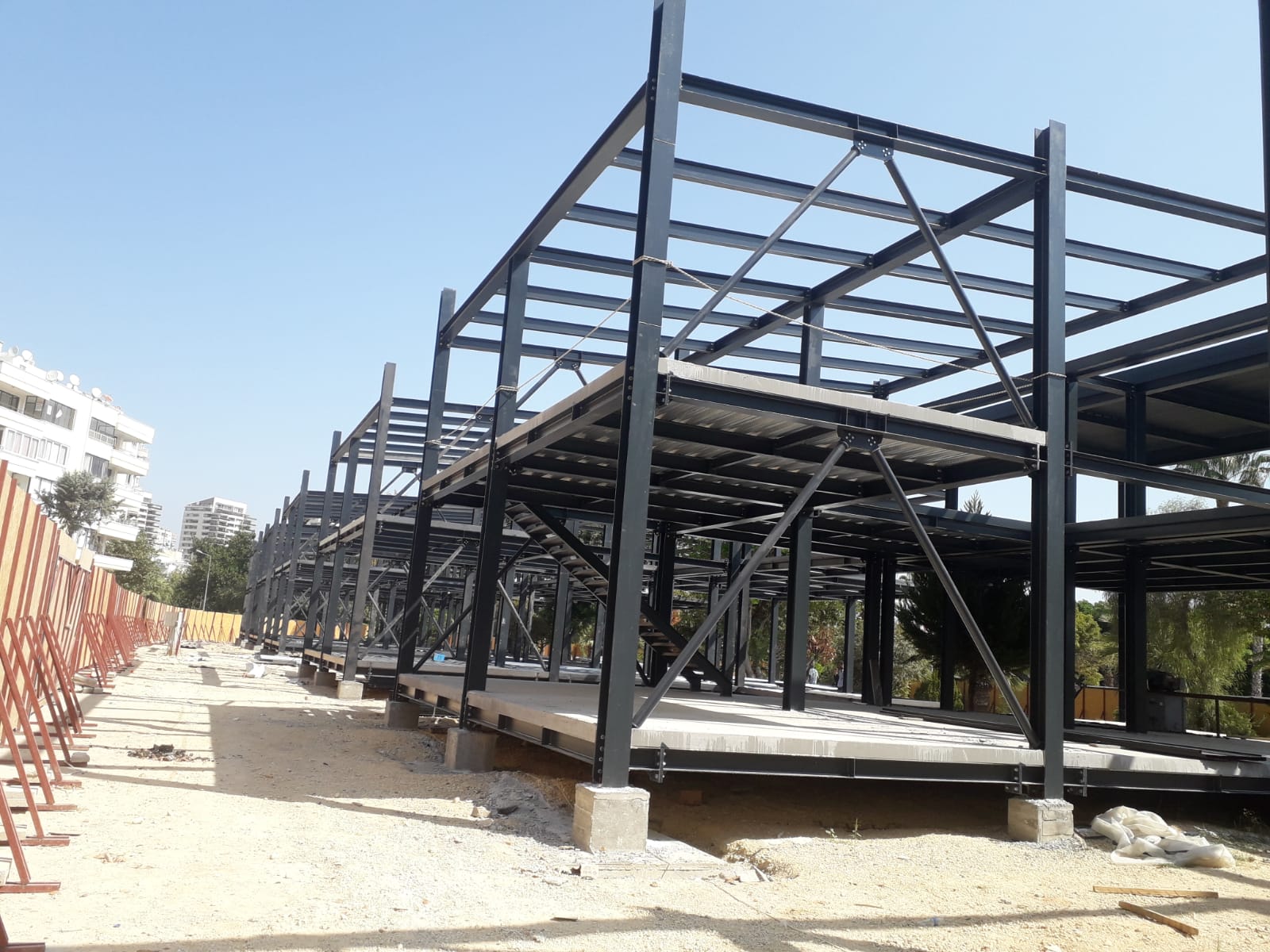

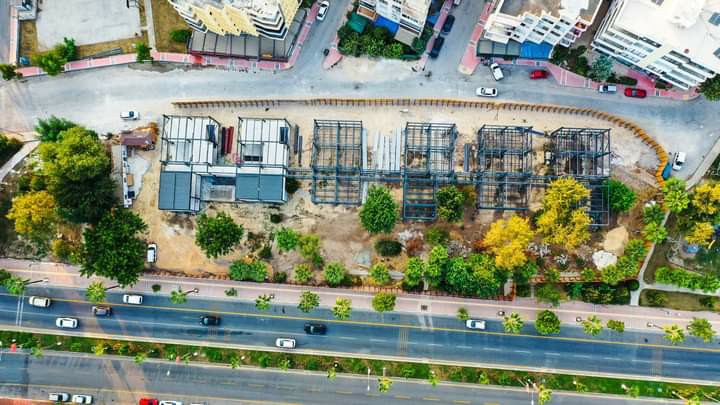

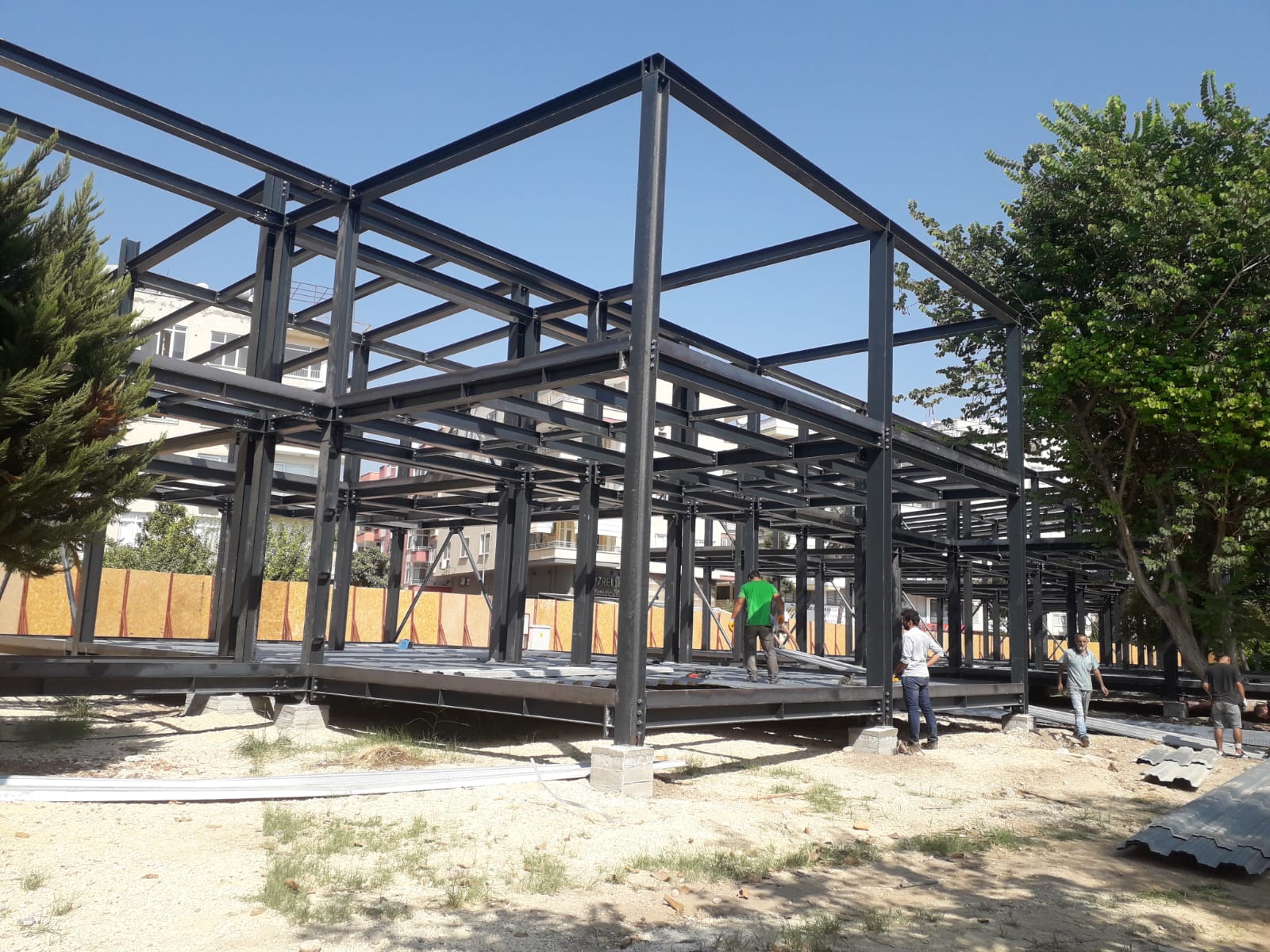

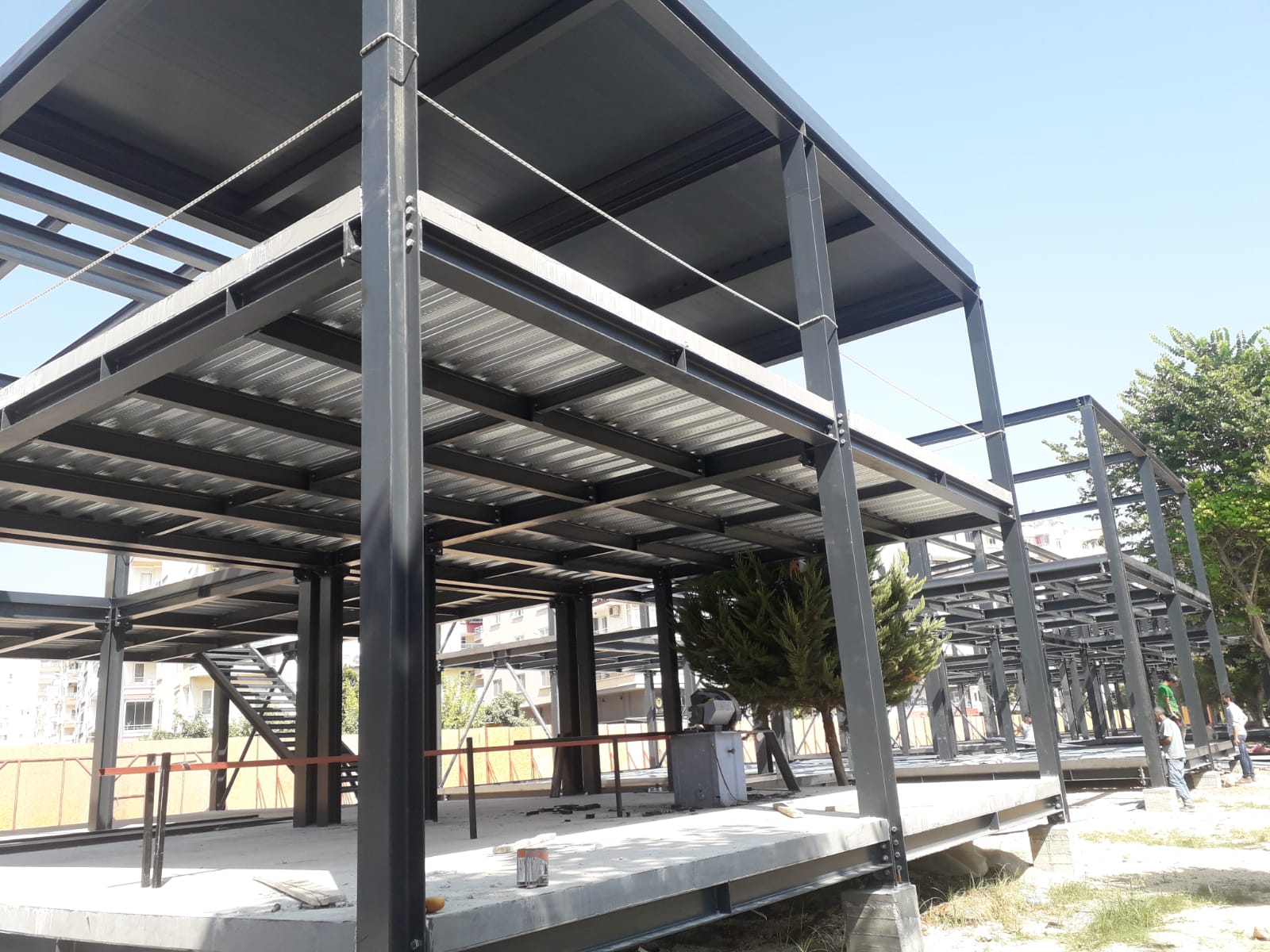

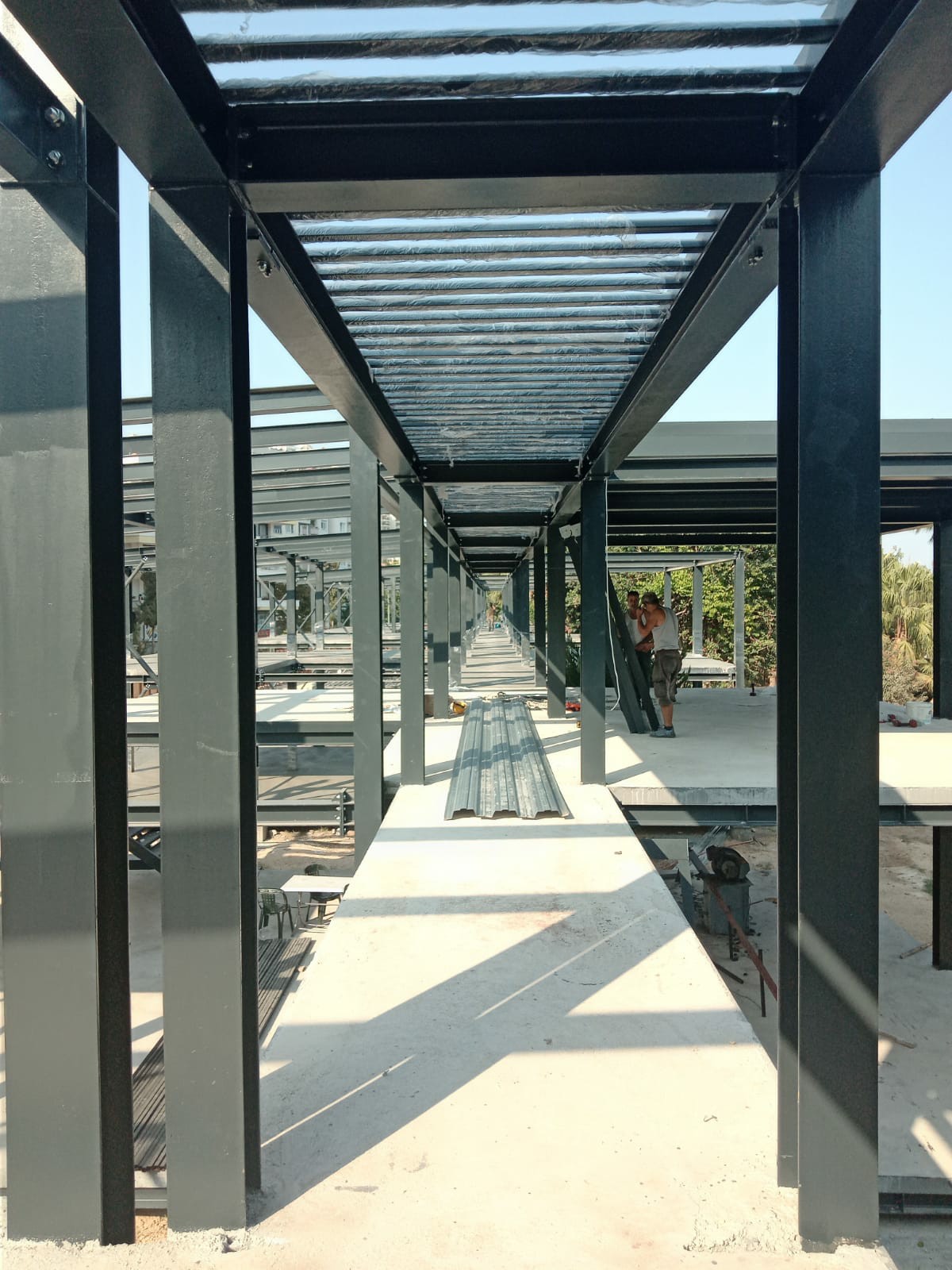

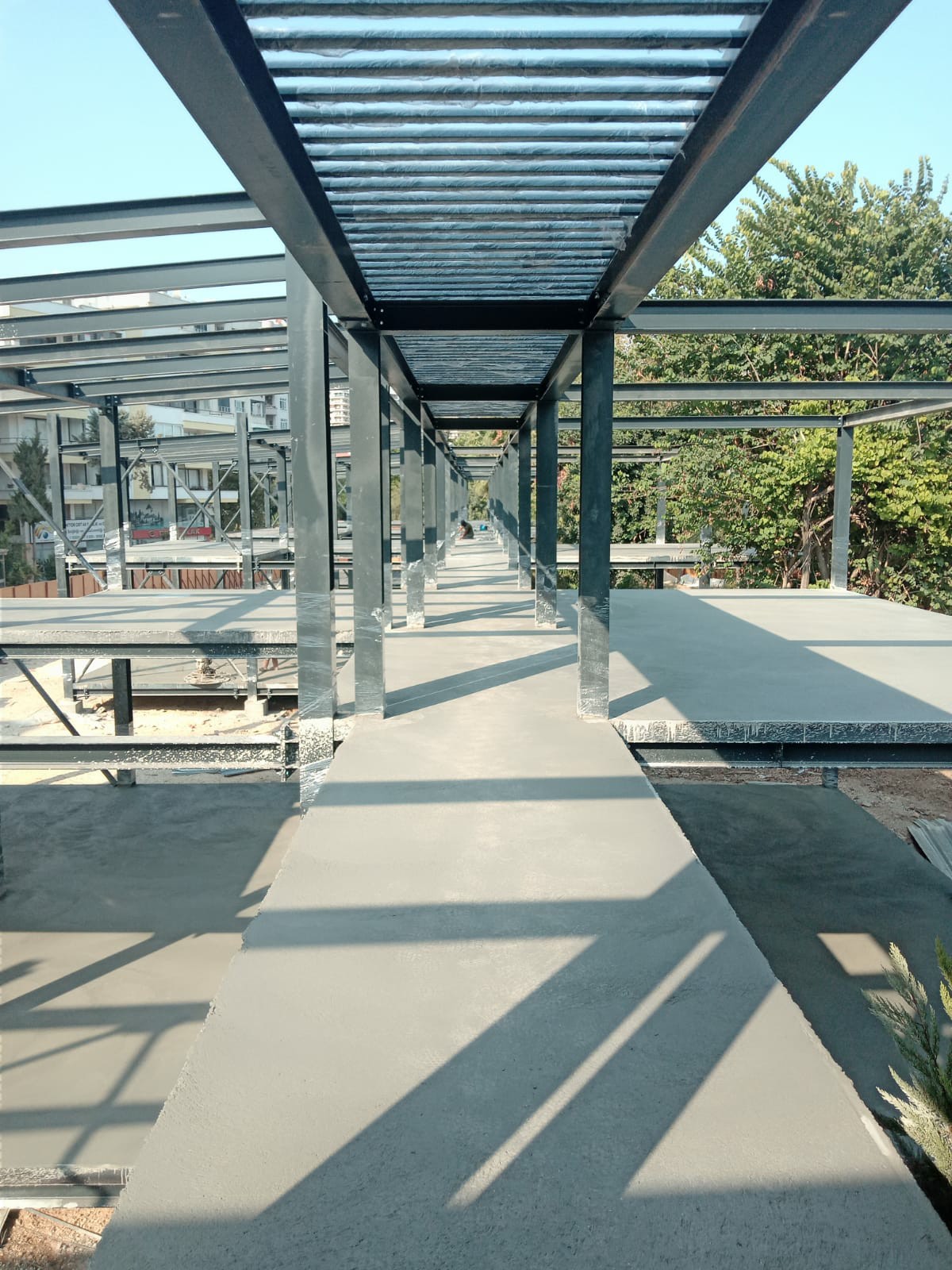

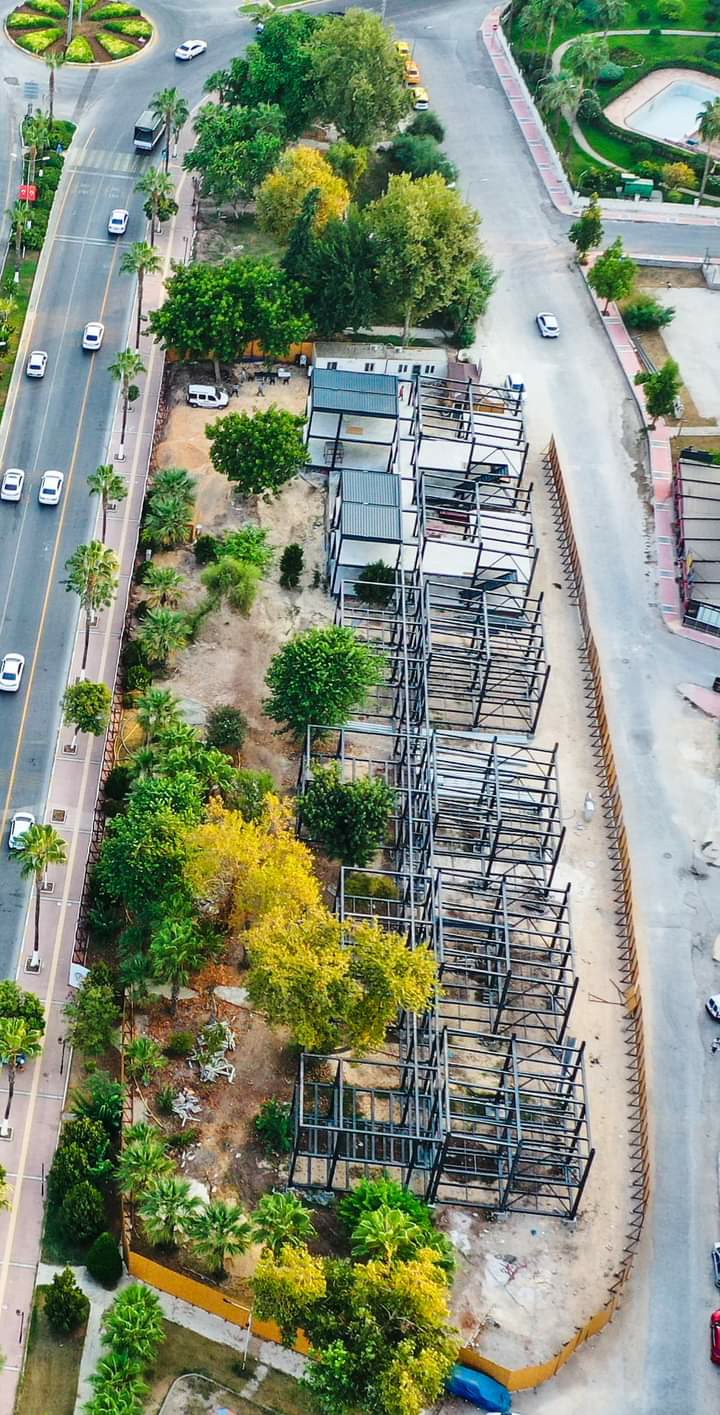

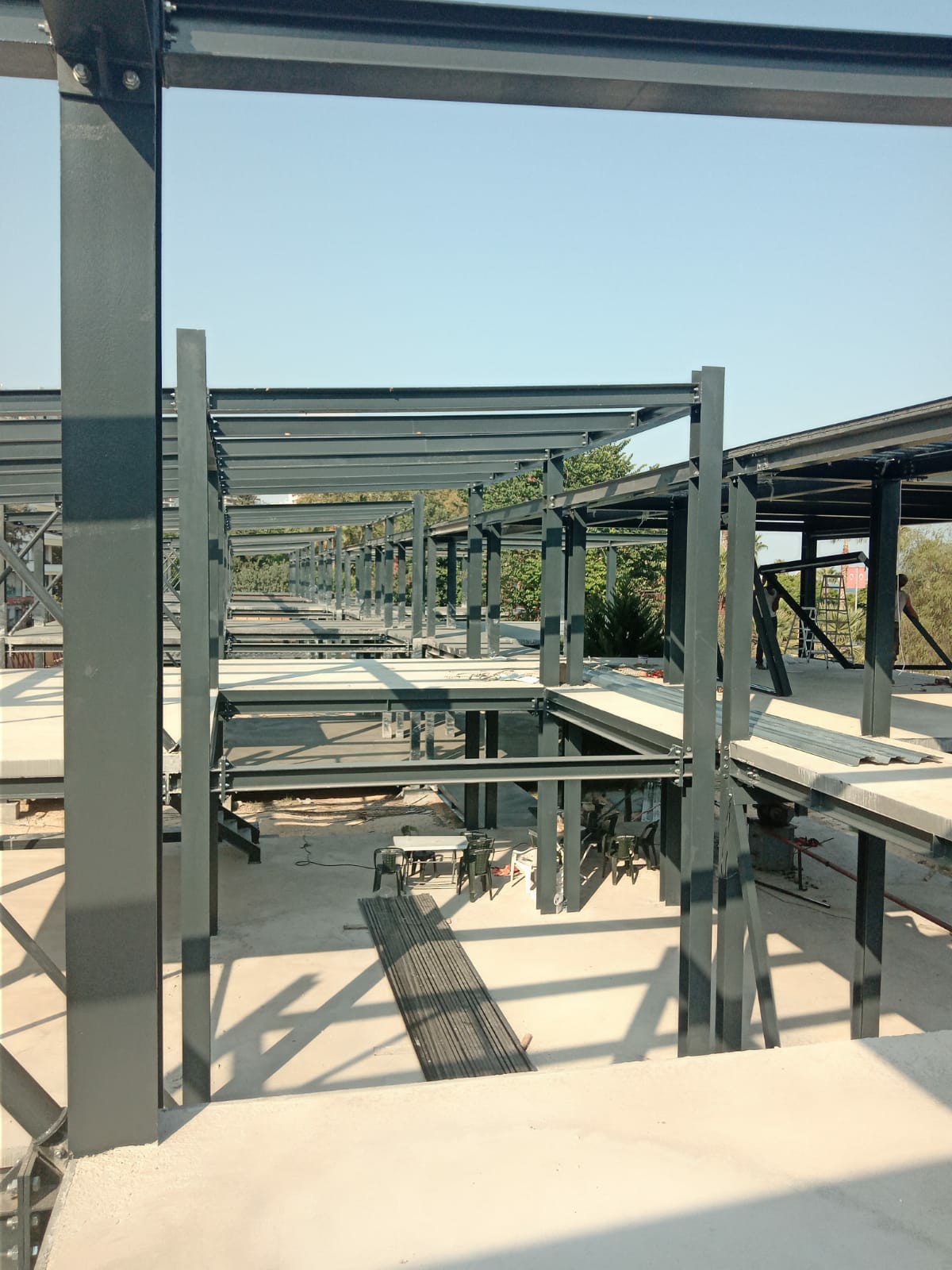

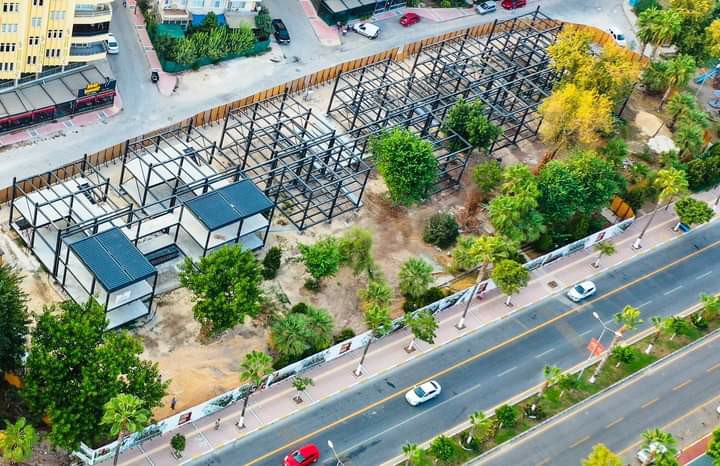

TRAPEZ SAC GÖRSELLERİ
